Das Grenzschichtverhalten der Strömung bezieht sich auf die Eigenschaften und das Verhalten der Luftströmung in unmittelbarer Nähe einer festen Oberfläche, etwa der Tragfläche eines Flugzeugs. Diese Schicht, die als Grenzschicht bezeichnet wird, ist eine dünne Schicht in unmittelbarer Nähe der Oberfläche, in der die Geschwindigkeit der Strömung von Null an der Oberfläche bis zur freien Strömungsgeschwindigkeit in der Umgebung ansteigt. Das Verständnis des Grenzschichtverhaltens ist von zentraler Bedeutung für die Entwicklung effizienter, sicherer und leistungsfähiger Flugzeuge. Im Exzellenzcluster SE2A für nachhaltige Luftfahrt der Technischen Universität Braunschweig ist es gelungen, die Grenzschicht mit Hilfe angepasster Absaugpaneele zu optimieren und zu testen.
Ein Gastbeitrag der Technischen Universität Braunschweig

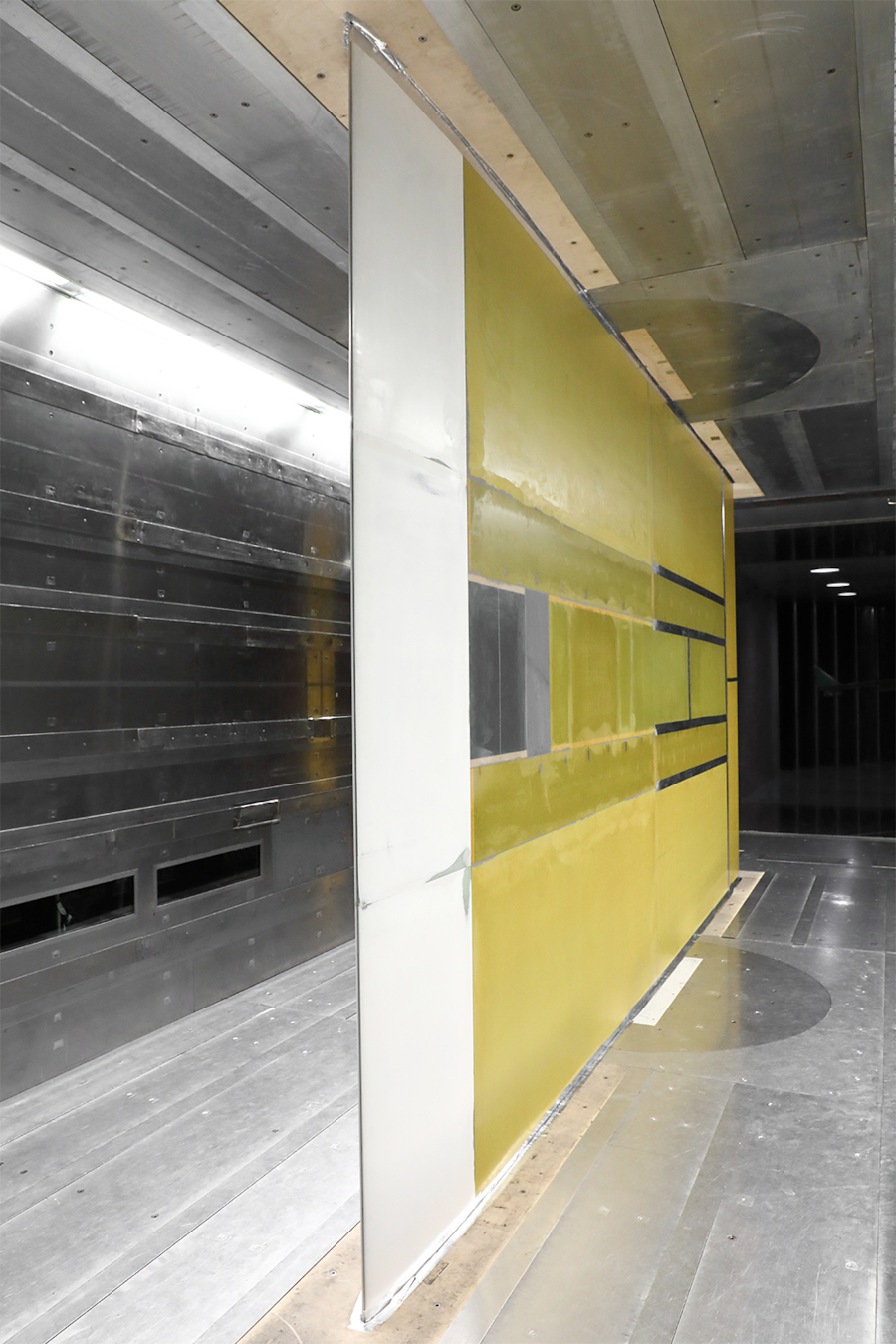

Ziel des Exzellenzclusters für nachhaltige Luftfahrt ist unter anderem die Reduktion von Emissionen und des Energieverbrauchs. Eine Rolle spielt dabei das Strömungsverhalten von Flugzeugen, insbesondere an den Tragflächen. Für Experimente dazu nutzen die Forschenden den Niedergeschwindigkeits-Windkanal Braunschweig (NWB) der Stiftung Deutsch-Niederländische Windkanäle (DNW). Der Windkanal ermöglicht einen sehr geringen Turbulenzgrad, sodass hier ein ähnliches Grenzschichtverhalten der Strömung wie in Freiflugexperimenten simuliert werden kann. Essenziell war auch die Verwendung eines hochmodularen Laminarmodells zum Nachweis der Effizienz unterschiedlicher Absaugflächen mit Hilfe des Deutschen Zentrums für Luft- und Raumfahrt (DLR), das einen direkten Einbau von 3D-gedruckten Paneelen ermöglichte.

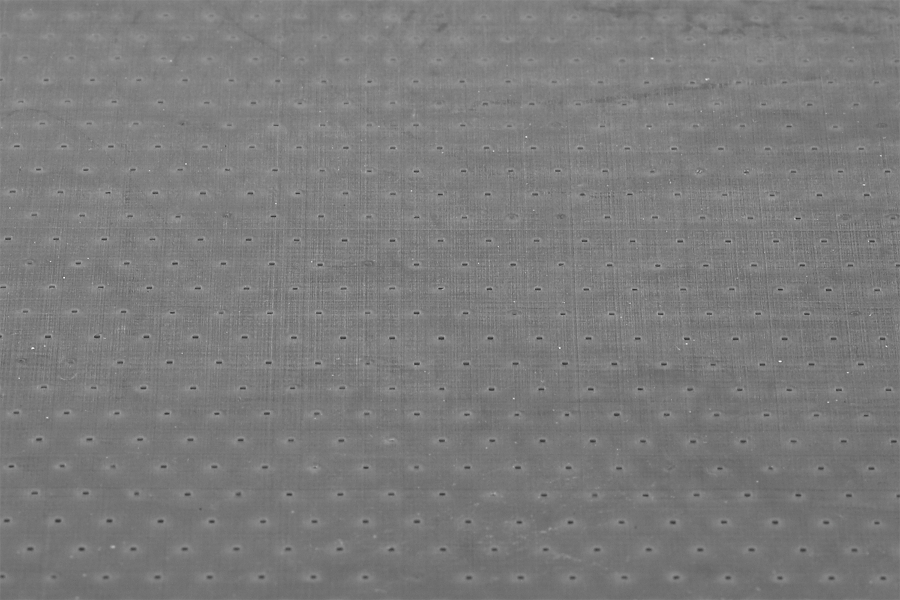

In einem Experiment konnte die TU Braunschweig in enger Kooperation mit dem DLR nachweisen, dass es möglich ist, mit mikroperforierten – also mit winzigen Löchern versehenen – Absaugpaneelen aus dem 3D-Drucker eine sogenannte Laminarisierung der Grenzschicht zu erreichen. Dabei wird ein kleiner Teil der Grenzschicht durch die mikroperforierte Oberfläche abgesaugt und diese so stabilisiert.
Mit den neuen Absaugpaneelen lässt sich die Grenzschicht von aerodynamischen Körpern so verändern, dass der laminar-turbulente Umschlag weiter stromabwärts verschoben wird und sich der Anteil der laminaren Grenzschicht signifikant erhöht. Der Vorteil dabei ist, dass die laminare Grenzschicht bis zu 90 Prozent weniger Luftreibung als die turbulente Grenzschicht verursacht. Die Luftreibung macht bei modernen Verkehrsflugzeugen etwa die Hälfte des Gesamtwiderstandes aus.
„Die laminare Strömungskontrolle ist also eine Möglichkeit, den Treibstoffverbrauch und damit auch die Emissionen von Verkehrsflugzeugen signifikant zu reduzieren“, sagt Hendrik Traub von der TU Braunschweig, zuständig für die Fertigung der 3D-gedruckten Oberflächen.
Interessant für Wissenschaft sowie den Bau von Segel-, Leicht- und Verkehrsflugzeugen
Für die Drucker war die Herstellung der besonders feinen Mikroperforation mit Perforationsgrößen mit einem Durchmesser von unter 250 Mikrometern eine Herausforderung. Hendrik Traub: „Das Finden einer geeigneten Perforationsgeometrie hat entsprechend einen signifikanten Teil unserer Forschungsarbeit ausgemacht. Die Möglichkeit, solche Oberflächen zu drucken, erlaubt jetzt dreidimensional gekrümmte Absaugoberflächen schnell und kostengünstig herzustellen. Das ist sowohl für die Wissenschaft als auch für Segel-, Leicht- und Verkehrsflugzeuge interessant.“
Warum 3D-Druck?
Bisher werden Absaugpaneele für die Wissenschaft aus Edelstahl- oder Titanblechen gefertigt, die entweder durch Ätzverfahren oder durch Laserbohren mikroperforiert werden. Beide Verfahren liefern industrietaugliche Absaugflächen, die auch schon in Flugversuchen erfolgreich getestet wurden. Für die Erzeugung von gekrümmten Absaugpaneelen, die beispielsweise einer Flügelkontur folgen, werden die Bleche nach der Perforierung umgebogen und mit einer tragenden Unterstruktur verklebt oder verschweißt. Das Umbiegen von Blechen ist allerdings auf 2D-Krümmungen beschränkt und durch das nachträgliche Fügen von Unterstrukturen werden die Perforationen teilweise wieder verschlossen, was allerdings nachweislich nur einen geringen Einfluss auf die Effizienz zeigt. All diese Prozessschritte entfallen beim 3D-Druck.
Das Verfahren erlaubt, unterschiedliche Geometrien, Perforationsanordnungen und Unterstrukturen zu kombinieren und zu fertigen, allerdings momentan noch bei etwas erhöhter Oberflächenrauhigkeit.
Für den Test der Absaugpaneele war eine Vorarbeit von vier Jahren nötig. „Zunächst haben wir verschiedene 3D-Druckprozesse auf deren Eignung für die Fertigung von Absaugpaneelen untersucht. Anschließend haben wir druckbare Perforationsgeometrien und Unterstrukturen analysiert. Dabei müssen die Perforationsgeometrien das Drucken von sehr kleinen Löchern erlauben und die Unterstrukturen eine dichte, aber durchströmbare Unterstützung der mikroperforierten Haut erlauben, ohne die Löcher wieder zu blockieren.“
Als die Forschenden eine optimale Kombination gefunden hatten, haben sie die kleineren Prototypen auf ganze Absaugpaneele für den Windkanal hochskaliert. Auch hier gab es eine neue Herausforderung: Die geometrisch komplizierte, aber sehr gut druckbare Minimalflächenunterstruktur stieß an Leistungsgrenzen der CAD- und Druckersoftware, sodass sie auf eine neue Softwarearchitektur mit eigens programmierten Bibliotheken umsteigen mussten. „Die Herausforderung liegt im extremen Kontrast zwischen sehr präzisen geometrischen Details, die bis auf wenige Mikrometer aufgelöst werden müssen, und den verhältnismäßig großen Dimensionen der Absaugpaneele selbst.“
2025 Fertigung voll-laminarer Flügel geplant
In einem nächsten großen Schritt soll eine zweite Version des Absaugpaneels mit weiter verbesserter Oberfläche für Off-Designfälle ohne Absaugung entwickelt und gefertigt werden. Durch eine Verbesserung der Oberflächenqualität lassen sich die Effektivität erhöhen und auch ohne Absaugung eine ähnliche laminare Lauflänge erzielen wie über einer glatten, nicht perforierten Oberfläche. Von Bedeutung ist das in Flugphasen, in denen die Absaugung ausgeschaltet oder ausgefallen ist. Diese Versuche werden auch wieder im Niedergeschwindigkeits-Windkanal Braunschweig stattfinden. Auf Basis dieser Modelle werden dann im Jahr 2025 die ersten dreidimensional gekrümmten Absaugpaneele für ein vom Institut für Strömungsmechanik entwickeltes voll-laminares Flügelmodell gefertigt.
Über das Projekt
Während Konzept und Fertigung am Institut für Mechanik und Adaptronik (TU Braunschweig) entstanden sind, wurden die fortlaufenden aerodynamischen Vorab-Tests in Kooperation mit dem Institut für Strömungsmechanik (Konstantin Thamm, Lajos Fohlmeister, TU Braunschweig) durchgeführt. Der finale Windkanaltest und das zur Verfügung gestellte Modell wurden zusammen mit der Instrumentierung durch das DLR (Richard von Soldenhoff, Heinrich Lüdeke, Institut für Aerodynamik und Strömungstechnik) vorgenommen.
Der Exzellenzcluster „Sustainable and Energy Efficient Aviation“ (SE²A) beschäftigt sich mit der Herausforderung, den zukünftigen Luftverkehr effizient zu gestalten und gleichzeitig den konkurrierenden Anforderungen an kontinuierliches Wachstum und ökologische Nachhaltigkeit gerecht zu werden. An SE²A sind neben der TU Braunschweig das Deutsche Zentrum für Luft- und Raumfahrt, die Leibniz Universität Hannover, die Hochschule für Bildende Künste Braunschweig und die Physikalisch-Technische Bundesanstalt beteiligt. Der Exzellenzcluster ist Teil des gemeinsamen Forschungsschwerpunktes „Mobilität“ der TU Braunschweig.
