fischer Schwerlastbefestigungen: Sichere Anker in luftigen Höhen

Bild: Max Foos

In den luftigen Höhen der alpinen Berglandschaft Bohren und Verankerungen setzen – dies gehört zu den extremen Aufgaben der Kletterer der Jugend des Deutschen Alpenvereins (JDAV) Baden-Württemberg. Im Juli dieses Jahres sanierten die Experten der JDAV einen Klettergarten am Gotthardmassiv. In dem Zuge wurden zudem fünf weitere Routen neu erschlossen. fischer Schwerlastbefestigungen aus (Edel)Stahl und Chemie verankern die Sicherungshaken in den Felswänden.

„Um die Sicherheit in den Bergen zu gewährleisten, sind beim Einrichten von Kletterrouten hochqualitative Produkte wie die der Unternehmensgruppe fischer essenziell“, betont Fynn Renner, Leiter der Fortbildung von Jugendleiterinnen und Jugendleitern bei der Jugend des Deutschen Alpenvereins (JDAV) Baden-Württemberg. Daher kamen fischer Schwerlastbefestigungen und Bohrer in den fünf neu eingerichteten Kletterrouten am Gotthardmassiv zum Einsatz. Die Sanierung und Erweiterung des Klettergartens integrierte die JDAV Baden-Württemberg in ihren Fortbildungskatalog für Jugendleiterinnen und Jugendleiter. In schwindelerregenden Höhen säuberten und putzten die Kletterer dabei zunächst die Bestandsrouten mit Spaten, Astsägen, Fugenkratzern und Stahlbürsten. Daraufhin hieß es „Befestigen extrem“.

fischer Schwerlastbefestigungen für Bohrlöcher

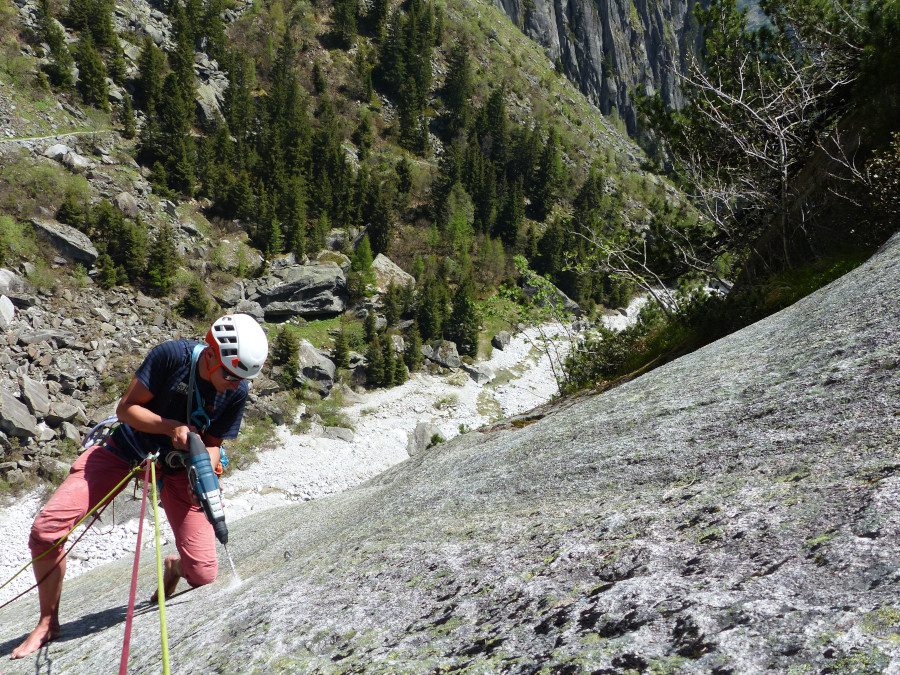

Mit dem fischer Hammerbohrer SDS Plus Quattric II erstellten die JDAV Experten Bohrlöcher in dem sehr harten Granit der Alpen am Gotthardmassiv, um die Haken zu setzen. | Foto: JDAV Landesverband Baden-Württemberg

„Beim Anbringen der Kletterhaken galt es, Bohrlöcher in sehr hartem Granit zu erstellen“, erklärt Fynn Renner. „Unter diesen sehr schwierigen Bedingungen überzeugten uns die fischer Hammerbohrer SDS Plus Quattric II mit ihrer längeren Lebensdauer und höheren Bohrleistung im Vergleich zu Alternativlösungen.“ Dies sei durch viele technische Features Ermöglicht worden. „Der Voll-Hartmetallkopf bei Durchmessergrößen bis 10 mm, massive Hauptschneidekanten und die zweiteilige Bohrwendel beschleunigen den Arbeitsfortschritt und erhöhen die Lebensdauer“, erklärt Bernd Wetzel, Anwendungstechniker bei der Unternehmensgruppe fischer. „Dies sind entscheidende Vorteile bei extremen Befestigungsaufgaben wie der Sicherung von Kletterrouten.“ Das verstärkte Kernstück erhöht zudem die Stabilität beim Bohren.

Wichtig beim Einsatz: Die gründliche Bohrlochreinigung, damit die verbauten chemischen und mechanischen Dübel ihre zugesicherten Tragfähigkeiten erreichen. Daraufhin montierten die Kletterer zwei verschiedene Hakensysteme. Zum einen wurden sogenannte Klebehaken (auch Bühlerhaken genannt) zusammen mit dem fischer Injektionsmörtel FIS V 300 T eingesetzt. „Das Verbundsystem ist fest mit der Felswand verbunden und erreicht dauerhaft sicheren Halt“, sagt Bernd Wetzel. Zur Montage injizierten die Kletterer den fischer Injektionsmörtel FIS V 300 T mithilfe des zugehörigen fischer Auspressgeräts in das Bohrloch, drehten darin die Haken ein und verstrichen ausquellenden Restmörtel. Nach seiner Aushärtezeit ist das Verbundsystem voll belastbar und erzielt dauerhaft hohe Tragfähigkeiten.

Neben den Klebehaken wurden zum anderen sogenannte Bohrhaken in den Felswänden montiert. Dabei kamen die fischer Bolzenanker FAZ II aus nichtrostendem Stahl (R) in 10 x 80 mm zum Einsatz. Mit diesen mechanischen Dübeln verankerten die Kletterer die 10-mm-Bohrhakenlaschen sicher und fest in den Felswänden. „Unsere fischer FAZ II Bolzenanker übertragen sehr schwere einwirkende Lasten zuverlässig in den Traggrund“, so Bernd Wetzel. Nach Erstellen und Reinigen des Bohrlochs lassen sich diese laut Unternehmensaussage wahlweise in Vor- und Durchsteckmontage setzen. Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Sobald das vorgegebene Drehmoment erreicht ist, ist der Anker sicher gesetzt und sofort belastbar. Sehr schwere, auf den Bohrhaken einwirkende Kräfte werden durch den FAZ II Bolzenanker zuverlässig in den Traggrund übertragen.

fischer Schwerlastbefestigungen für gründliche Bohrlochreinigung

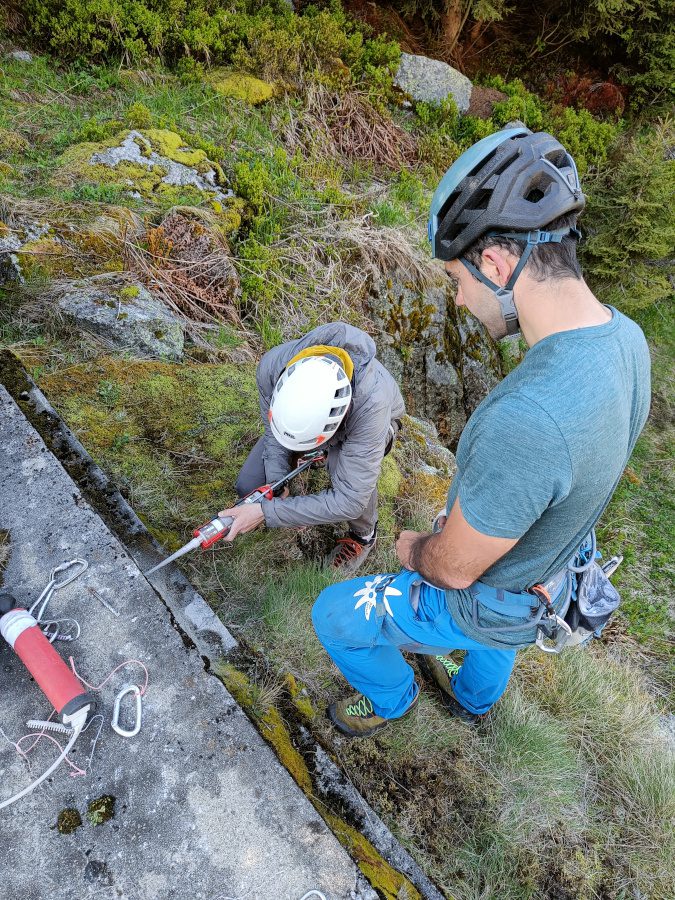

Zur Montage der Klebehaken am Gotthardmassiv injizierten die Kletterer den fischer Injektionsmörtel FIS V 300 T mithilfe des zugehörigen fischer Auspressgeräts in das Bohrloch, drehten darin die Haken ein und verstrichen ausquellenden Restmörtel. | Bild: Max Foos

Als Umlenker montierten die Experten der JDAV zudem Kettenstände mit Ring oder gar Karabiner. Sie dienen am Ende der Route dazu, das Seil umzuleiten und den Kletterer wieder abzulassen.

fischer Befestigungslösungen: 20 Kletterrouten saniert

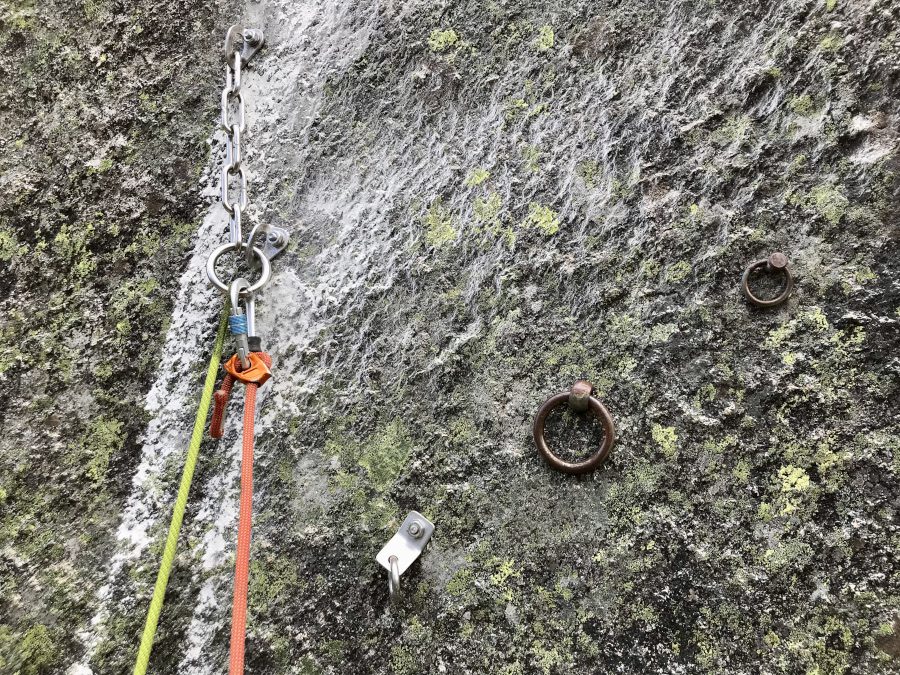

Kettenstände mit Ring oder Karabiner dienen im frisch sanierten und erweiterten Klettergarten am Gotthardmassiv dazu, am Ende einer Route, das Seil umzuleiten und den Kletterer wieder abzulassen. | Bild: JDAV Landesverband Baden-Württemberg
Sicherer Halt mit fischer Befestigungslösungen.

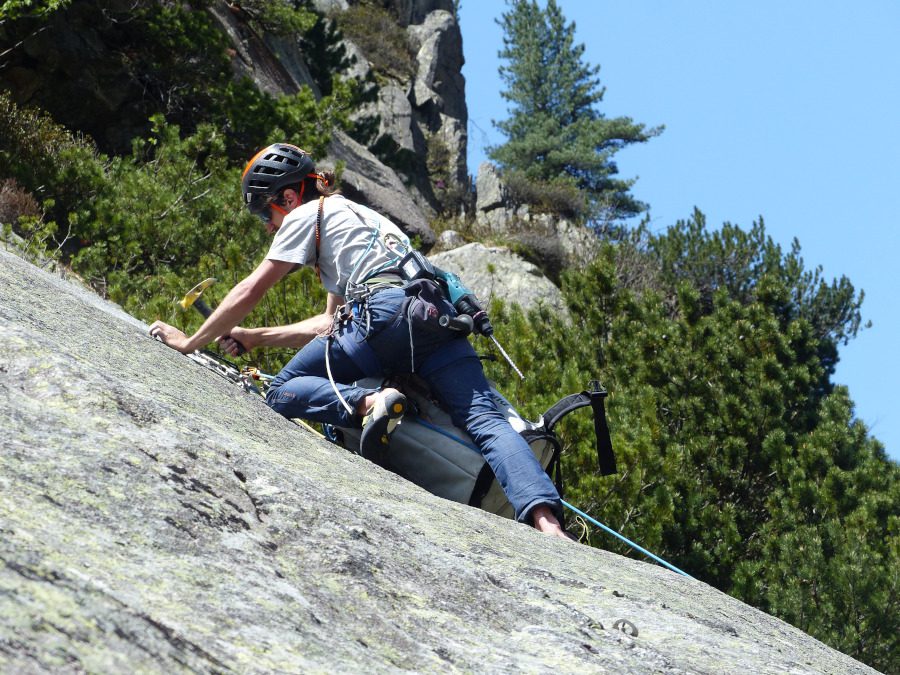

Sicherer Halt am Abgrund: Bei der Montage von Bohrhaken am Gotthardpass kamen die fischer Bolzenanker FAZ II aus nichtrostendem Stahl (R) in 10 x 80 mm zum Einsatz. Mit diesen mechanischen Dübeln verankerten die Kletterer die 10-mm-Bohrhakenlaschen sicher und fest in den Felswänden. | Bild: JDAV Landesverband Baden-Württemberg

Insgesamt wurden bei dem Projekt 20 Kletterrouten saniert und fünf weitere neu eingerichtet. Dabei wurden etwa 450 Sicherungshaken und 20 Kettenstände gesetzt.
