Im Grunde beruht das Verfahren darauf, dass Drähte aus einer besonderen Formgedächtnislegierung, in diesem Falle Nickel-Titan, kurz „NiTi“ genannt, gezogen und wieder entlastet werden. „Die Phasenumwandlungen, die dabei in der Kristallstruktur des Materials stattfinden, setzen sogenannte latente Wärmen frei, beziehungsweise absorbieren diese“, erläutert Seelecke. Bei den Drähten aus Nickel-Titan ist dieser Effekt besonders stark: „Wenn zuvor gespannte Drähte bei Raumtemperatur wieder entlastet werden, kühlen sie sich dadurch um bis zu etwa 20 Grad ab“, sagt Felix Welsch, der gemeinsam mit Susanne-Marie Kirsch im Rahmen von Doktorarbeiten am Prototyp arbeitet. Wärme kann auf diese Art und Weise abtransportiert werden. „Beim Belasten findet eine ebenso große Erwärmung statt, so dass der Prozess auch als Wärmepumpe eingesetzt werden kann“, erklärt Welsch weiter.
Futuristisch

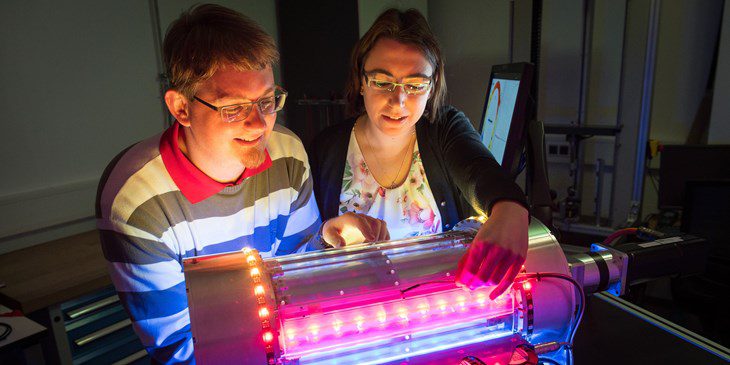

Der Prototyp, den die Forschergruppe jetzt auf der Hannover Messe vorstellt, ist die erste kontinuierlich laufende Maschine, die Luft mit dem neuen Verfahren kühlt. Ein speziell konstruierter, zum Patent angemeldeter Nockenantrieb sorgt dafür, dass während der Rotation fortwährend Bündel aus 200 Mikrometer dicken NiTi-Drähten gezogen und entlastet werden. In zwei separaten Kammern wird Luft durch die Bündel geblasen, die in der einen entsprechend erwärmt und in der anderen gekühlt wird. So lässt sich die Maschine wahlweise als Wärmepumpe oder Kühlmaschine betreiben.
Mehrere Jahre haben die Ingenieure an der Universität des Saarlandes und am Zentrum für Mechatronik und Automatisierungstechnik (Zema) in verschiedenen, unter anderem von der Deutschen Forschungsgemeinschaft im Schwerpunktprogramm „Ferroic Cooling“ geförderten Projekten geforscht: Mit Versuchsreihen und Simulations-Modellen fanden sie heraus, wie der Mechanismus am effizientesten abläuft, wie stark die Drähte gezogen werden müssen, um eine bestimmte Kühlleistung zu erreichen, welche Drehzahl bei der Rotation am besten ist und wie viele Drähte sie bündeln müssen: „Durch die größere Oberfläche ist der Wärmetransport schneller, daher kühlen Bündel viel besser“, erklärt Susanne-Marie Kirsch. Mit einer Thermokamera analysierten die Ingenieure, wie Erwärmung und Abkühlung exakt ablaufen. Durch diese Forschungen haben sie viele Stellschrauben, mit denen sie das System nun maßschneidern können: „Wir haben mit den Ergebnissen aus den bisherigen Forschungen eine Software entwickelt. Damit können wir unsere Heiz- und Kühltechnik für verschiedene Anforderungen am Computer exakt anpassen und Systeme planen, die dann gebaut werden können“, erklärt Kirsch.
In der Praxis
Diese Grundlagenforschung könnte für die Industrie interessant werden. Denn die neue Heiz- und Kühltechnik ist effizient. Je nach Legierung kann sie bis zu dreißigmal mehr Wärme- oder Kühlleistung abgeben als sie mechanische Leistung beim Ziehen und Loslassen benötigt. Damit ist das System bislang bereits zweimal besser als eine Wärmepumpe und dreimal besser als ein bislang üblicher Kühlschrank. „Und dazu ist sie umwelt- und klimafreundlich, da die Kühlung oder Erwärmung unmittelbar erfolgt. So kann beispielsweise Luft in einer Klimaanlage ohne zwischengeschaltete Wärmetauscher gekühlt werden, und wir benötigen dazu keine hochdruckfesten und dichten Leitungssysteme“, erläutert Professor Seelecke.
Jetzt forschen die Saarbrücker Ingenieurinnen und Ingenieure daran, die Wärmeübertragung der Maschine weiter zu optimieren, um die Effizienz zu steigern „Wir wollen erreichen, dass die gesamte Energie aus den Phasenumwandlungen möglichst vollständig zum Kühlen oder Heizen verwendet wird“, erklärt Doktorand Felix Welsch.
Sowohl die EU-Kommission als auch das US Department of Energy bewerteten das Verfahren als zukunftsträchtigste Alternative zur etablierten Kältekompressionstechnologie.
Auf der Hannover Messe vom 1. bis 5. April werden die Wissenschaftler ihre Technologie am saarländischen Forschungsstand (Halle 2, Stand B 46) präsentieren.
