Ramseier investiert in Aseptiklinie von KHS

Fotos: KHS

Vor mehr als 100 Jahren als Mosterei für Apfelwein gestartet, ist das Traditionsunternehmen RAMSEIER Suisse AG heute mit einem Bruttoumsatz von 156 Millionen Schweizer Franken einer der größten Getränkehersteller und zugleich eine der bedeutendsten unabhängigen Brauereien der Eidgenossenschaft.

Produziert werden an vier Standorten neben Bier vor allem Apfelsaft, Apfelwein und Apfelschorlen, Fruchtsäfte, Mineralwasser, Limonaden und Erfrischungsgetränke – ein Teil davon als exklusive Eigenmarken für Einzelhandelsketten wie Coop oder Migros.

Als Verarbeiter von mehr als der Hälfte des gesamten Schweizer Mostobstes legt die RAMSEIER Suisse AG großen Wert auf Qualität. Äpfel, Birnen und die im frisch gebrühten Eistee verwendete Apfelminze werden von regionalen Bauern bezogen und unterliegen strengen Spezifikationen. Der hohe Anspruch setzt sich bei den Produkten und ihren Herstellungsverfahren fort:

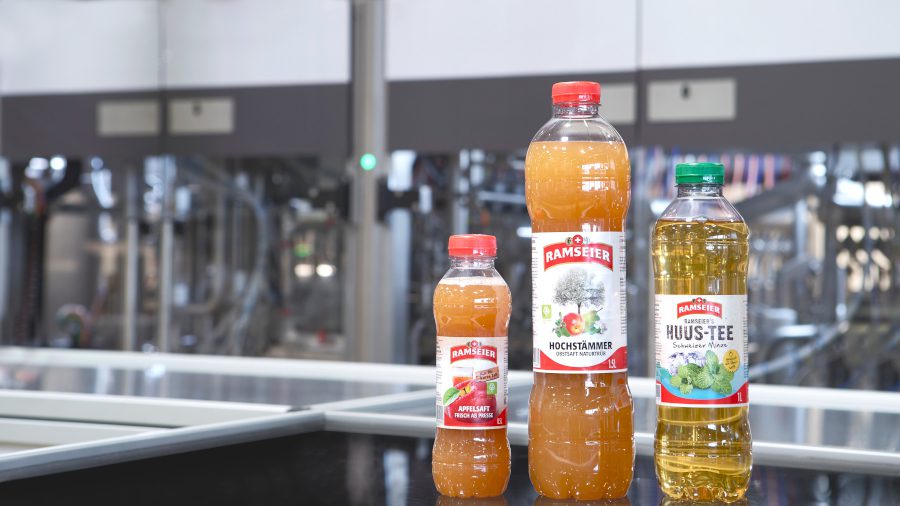

das Traditionsunternehmen RAMSEIER Suisse AG produziert neben Bier vor allem Apfelsaft, Apfelwein und Apfelschorlen, Fruchtsäfte, Mineralwasser, Limonaden und Erfrischungsgetränke
Fruchtsaft- und Teegetränke in Schweizer Premiumqualität: Auszug aus dem Portfolio.

Ein Großteil der Fruchtsaft- und Teegetränke wird beispielsweise nicht heißabgefüllt, sondern der schonenderen Pasteurisierung unterzogen und gelangt unter aseptischen Bedingungen in die Flasche, um den vollen Obst- oder Kräutergeschmack zu bewahren.

Neue Linie von KHS

Seit mehr als 30 Jahren ist die RAMSEIER Suisse AG mit dem Systemanbieter KHS verbunden. Jüngstes Beispiel der Zusammenarbeit ist eine Aseptiklinie am Standort Sursee bei Luzern. Für sie hat der Dortmunder Maschinenbauer die Prozesstechnik, den Streckblas-Füllblock sowie eine Etikettiermaschine bereitgestellt. Die neue Linie, in die insgesamt rund 15 Millionen Euro investiert worden sei, sei Teil des systematischen Innovationsprozesses, mit dem sich der Abfüller technologisch zukunftssicher macht. „Wir rechnen damit, dass die Produkt- und Verpackungsvielfalt künftig weiter zunehmen wird“, erklärt Christoph Suter, der als Leiter Technologie der Geschäftsleitung von RAMSEIER Suisse AG angehört. „Unsere Produktion muss künftig noch agiler auf die sich laufend ändernden Marktanforderungen reagieren können. Das erfordert eine kontinuierliche Erneuerung unserer Anlageninfrastruktur.“

Im Zentrum der Anforderungen stünden dabei Flexibilität, Betriebssicherheit, Effizienz und Nachhaltigkeit: „Unsere Maschinen müssen ein breites Sortiment an Getränken verarbeiten“, sagt Suter. „Speziell bei der PET-Aseptiklinie kommen verpackungstechnische Besonderheiten wie unterschiedliche Flaschenformen, Sportverschlüsse oder Sleeve-Etiketten hinzu, die unsere hochdiversifizierte Produktpalette mit sich bringt.“

Einmalige Konstellation

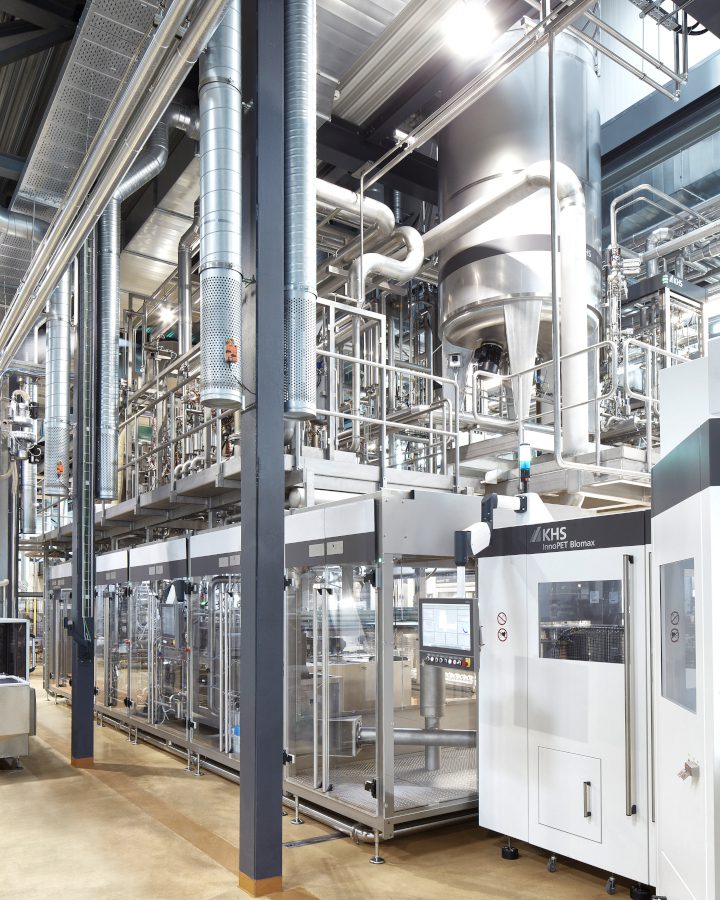

Ramseier: Neue Linie von KHS
Der auf der Bühne platzierte 9.000-Liter-Puffertank erforderte den Einbau einer Gaube in das Hallendach.

Eine spezielle Herausforderung für die KHS-Konstrukteure ergab sich aus dem knappen Raumangebot vor Ort. Trotz einer Hallenerweiterung habe für die Linie nur ein schmaler Raum zur Verfügung gestanden. Die Lösung bestand in einer großen Edelstahlbühne, auf der über dem Streckblas-Füllblock die gesamte Prozesstechnik mit Saftentgasung, Kurzzeiterhitzer, Sterilpuffertank, Ventilknoten und CIP-Anlage sowie alle Schaltschränke der gesamten Linie platziert wurden. Für die Edelstahlbühne wurde Stahl der Güteklasse 1.4301 verwendet.

Für den Produktpuffertank aus Edelstahl 1.4404 musste eigens eine Gaube in das Hallendach eingebaut werden: Mit seinem Volumen von insgesamt 9.000 Liter ermöglicht er, dass eine neue Charge schon vorbereitet werden kann, während der Füller noch gereinigt wird. Damit er unter Nutzung des natürlichen Gefälles komplett leerläuft, wurde der Tank zusätzlich auf ein Podest gestellt, womit seine Oberkante eine Höhe von mehr als 10 Meter erreicht. Da sei es praktisch, dass er für Inspektions- und Wartungsarbeiten durch eine Tür vom Dach aus erreicht werden kann.

Optimale Produktqualität

Hightech biete insbesondere der aseptische Streckblas-Füllblock InnoPET BloFill ACF-L von KHS.

Das beginne schon bei der InnoPET Blomax Serie V – der neuesten Generation in der Streckblastechnologie. Sie wurde mit einem Boxkipper ausgestattet, der mittels dosierter Preform-Zuführung für weniger Belastung und Beschädigung der Preforms sorgt. Zusätzlich wurden ein Entstaubungs- und ein Inspektionsmodul verbaut. Während das eine die Preforms ausblase, identifiziere das andere Fremdpartikel sowie eventuelle Verformungen, sondere die betroffenen PET-Rohlinge aus und beuge so Produktionsunterbrechungen vor. Denselben Zweck erfülle eine am Füller angebrachte Inspektion der Verschlusskappen auf Form und Farbe. Der lineare Aseptikfüller selbst fülle pro Stunde bis zu 12.000 PET-Flaschen mit einem Volumen von 250 Milliliter bis zu 1 Liter beziehungsweise bis zu 9.000 à 1,5 Liter ab.

Dabei punkte er mit einer Reihe von technischen Neuerungen. Hierzu zählen laut KHS zum Beispiel weiterentwickelte Flaschengreifer zur besseren Fixierung der Behälter. Innovative Umschaltventile steuern das Volumen des Zustroms zum eigentlichen Füllventil und ermöglichen damit insgesamt vier verschiedene und auf das jeweilige Aufschäumverhalten der Getränke abgestimmte Zulaufgeschwindigkeiten. Die Füllventile und Ventilausläufe wurden speziell auf die Produkte von RAMSEIER Suisse AG hin optimiert. „An dieser Linie ist wirklich nichts alltäglich“, betont Lutz Müller.

Smarte Technologie

Eine Premiere weise die auf der TIA-Technologie von Siemens basierende Steuerung der Anlage auf: Erstmals werde eine modulare Software eingesetzt. Sie ermögliche es, eventuelle Anpassungen nur im jeweils betroffenen Modul vorzunehmen, ohne das gesamte System anfassen zu müssen. Die Bedienung selbst erfolge am neu aufgesetzten Bedienpanel ClearLine HMI (Human Machine Interface) von KHS. Praktisch für die Bediener: Von den Panels, die auf Füllerhöhe unten angebracht sind, lasse sich auch die Prozesstechnik oben auf der Bühne kontrollieren. Damit entfalle zeitraubendes Treppensteigen genauso wie das Herumlaufen um die Maschine – Bildschirme sind auf beiden Seiten des Streckblas-Füllblocks platziert.

Überall sei daran gefeilt worden, Prozesse zu beschleunigen, abzukürzen oder zu vereinfachen, um Zeit zu sparen und die Linie so effizient wie möglich zu gestalten. Weitere Beispiele seien der schnelle und flexible Formatwechsel, der für Christoph Suter ein besonderes technologisches Highlight der Anlage ist, ebenso wie die Reduzierung der Reinigungs- und Sterilisationszeiten von bisher fünf auf dreieinhalb Stunden. „Dank ihrer großen Flexibilität bei Produkt- und Flaschenwechseln sowie dem geringeren Zeitaufwand für CIP und Sterilisation ist die Anlagenverfügbarkeit der neuen Linie höher“, erklärt der Leiter Technologie. „Zudem erfolgt die Sterilisation beim neuen Füller mit Wasserstoffperoxid anstelle von Peressigsäure, das bisher in der Nassaseptik eingesetzt wurde.

Smarte Technologie bei Ramseier
Christoph Suter, Leiter Technologie und Mitglied der Geschäftsleitung der RAMSEIER Suisse AG.

Dadurch erwarten wir Einsparungen im Bereich Unterhalt, Betriebsmaterial, Dampfverbrauch sowie Wasser und Abwasser. Und bezüglich anlagenbedingter fixer Produktverluste ist die neue Anlage ebenfalls effizienter.“
