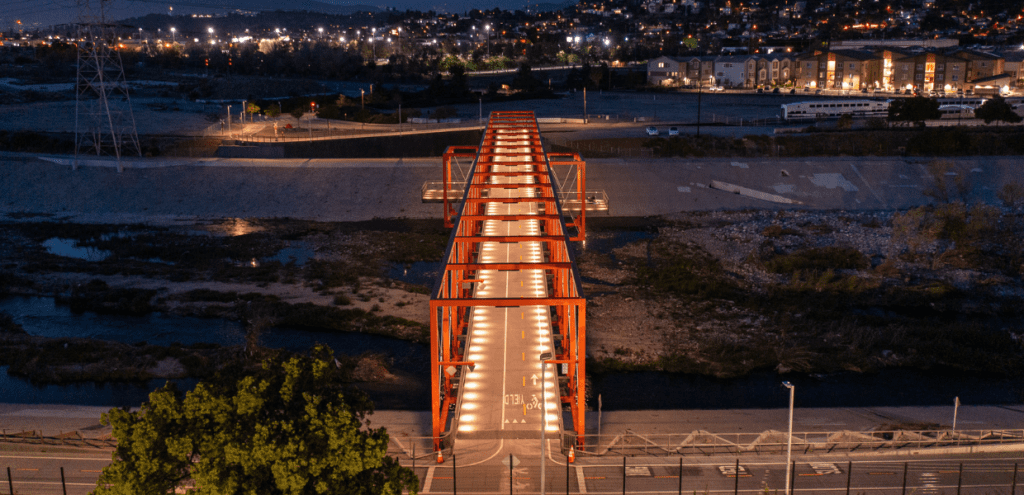

Die Taylor Yard Bridge überquert den Los Angeles River an einer Stelle, an der der Fluss jahrzehntelang eher Grenze als Bindeglied war. Heute verbindet die 123 Meter lange Fuß- und Radwegbrücke das Elysian Valley mit Cypress Park, zwei Quartiere, die lange durch Infrastruktur, Kriminalität und einen betonierten Flusslauf voneinander getrennt waren. Der Entwurf von SPF:architects setzt auf eine klare, geometrische Figur und eine auffällige Signalfarbe. Im Inneren sorgt ein Spannstabsystem aus 2205 Duplex-Edelstahl dafür, dass die Konstruktion trotz enger Randbedingungen schlank, stabil und dauerhaft bleibt.
Ein Ort mit schwerer Vergangenheit
Wo heute die Taylor Yard Bridge steht, ratterten früher Güterzüge durch einen der wichtigsten Rangierbahnhöfe der Region. Mit dem Siegeszug der Highways verlor Taylor Yard seine Bedeutung, Gleise verschwanden, das Gelände verfiel – und dazwischen entstanden Konflikte, Leerräume und ein spürbarer Bruch zwischen den Nachbarschaften links und rechts des Flusses. Gleichzeitig war der Los Angeles River längst kein Fluss mehr, sondern ein betonierter Kanal, der Gemeinden voneinander isolierte. Die neue Brücke setzt genau an diesem Punkt an und öffnet einen Abschnitt, der lange als Grenze empfunden wurde.
Brücke als Baustein der Flussrevitalisierung
Los Angeles arbeitet seit Jahren daran, den River wieder zum Teil des Stadtraums zu machen. Taylor Yard markiert den Ort, an dem die Veränderungen besonders greifbar werden. Auf der einen Seite entsteht der G2 River Park, auf der anderen hat sich entlang des Elysian Valley ein lebendiges Quartier entwickelt. Die Brücke verbindet beide Welten und macht den Fluss wieder zugänglich. Seit der Eröffnung ist sie ein alltäglicher Übergang für Spaziergänger, Radfahrende und Familien – und gleichzeitig das markante Tor in ein neues Parkgelände. Wie viel Energie in diesem Ort steckt, zeigte das Eröffnungsfestival „Illuminate the Night“, zu dem mehr als 600 Menschen kamen, um die neue Verbindung gemeinsam zu feiern.
Geometrie, Farbe und Wegführung

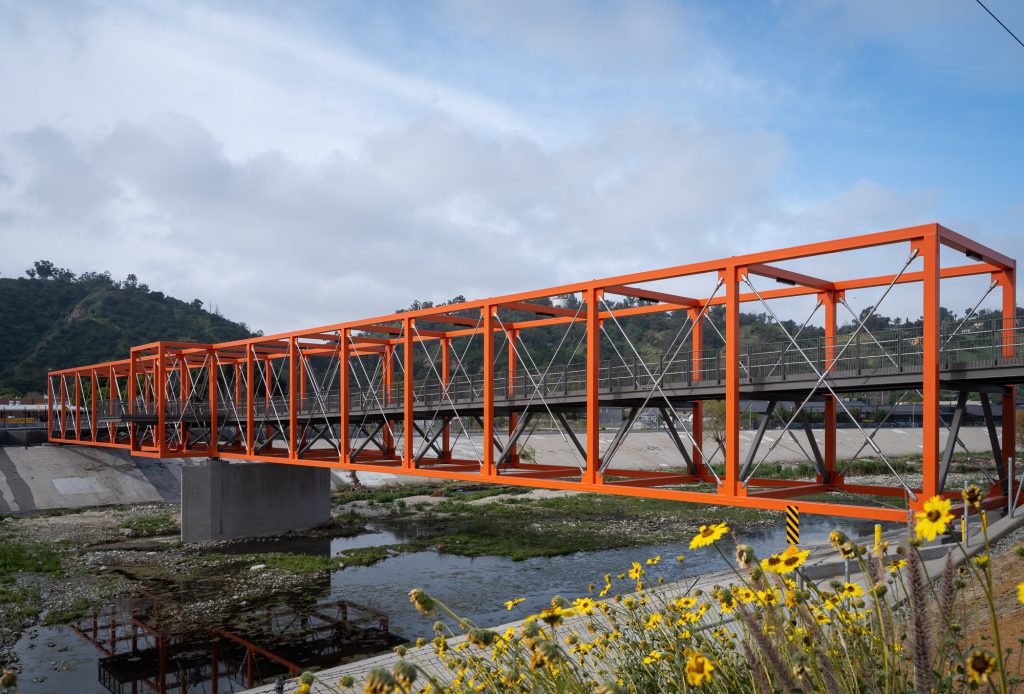

Gestalterisch setzt die Taylor Yard Bridge auf eine einfache Grundfigur: Ein rechteckiger, in kräftigem Orange lackierter Stahlrahmen bildet die tragende Hülle, innen liegt der Geh- und Radweg wie ein eingesetztes Band. Die Farbe knüpft bewusst an die industrielle Vergangenheit des Ortes an und ist zugleich eine Referenz an den Film „Rumble Fish“, der Gewalt und Spannungen in einer US-Gangszene thematisiert. Die Brücke nimmt diese Assoziation auf, ohne sie zu romantisieren, und übersetzt sie in ein Signal für einen veränderten Umgang mit dem Stadtraum.
Die Geometrie wirkt auf den ersten Blick streng. Rechteckige Öffnungen strukturieren den Rahmen, die Diagonalen der Spannstäbe zeichnen ein klares, wiederkehrendes Muster. Gleichzeitig reagiert die Konstruktion präzise auf die Topografie: Zwischen den betonierten Ufern besteht ein Höhenunterschied von etwa drei Metern. Von außen verläuft der orangefarbene Kastenträger waagerecht und kaschiert diesen Versatz. Im Inneren steigt beziehungsweise fällt der Weg mit einer konstanten Neigung von drei Prozent. Dadurch ergibt sich eine subtile optische Wirkung. Je nach Blickrichtung scheint sich die Struktur zu öffnen oder zu verdichten, während der Weg ruhig durch das Tragwerk „hindurchgleitet“.
Zwei auskragende Aussichtspunkte sind leicht versetzt in den Verlauf integriert und folgen dem natürlichen Flusslauf. Sie schaffen Orte zum Verweilen, bieten Blickbeziehungen zu den Santa Monica Mountains und lenken die Aufmerksamkeit bewusst auf den in Teilen wieder natürlich ausgebildeten Flussraum.
Tragwerk im engen Korsett des Standorts
Die Planung der Brücke war durch eine Reihe technischer Rahmenbedingungen geprägt. Hohe Hochspannungsleitungen queren den Standort und begrenzen die Bauhöhe nach oben. Am Flussufer verlaufen Wartungswege und bereits vorhandene Radwege, die nicht unterbrochen werden durften. Hinzu kamen städtische Vorgaben sowie der Höhenunterschied der Ufer. Ein klassisches Pylon- oder Schrägseilkonzept hätte diese Restriktionen kaum erfüllt.

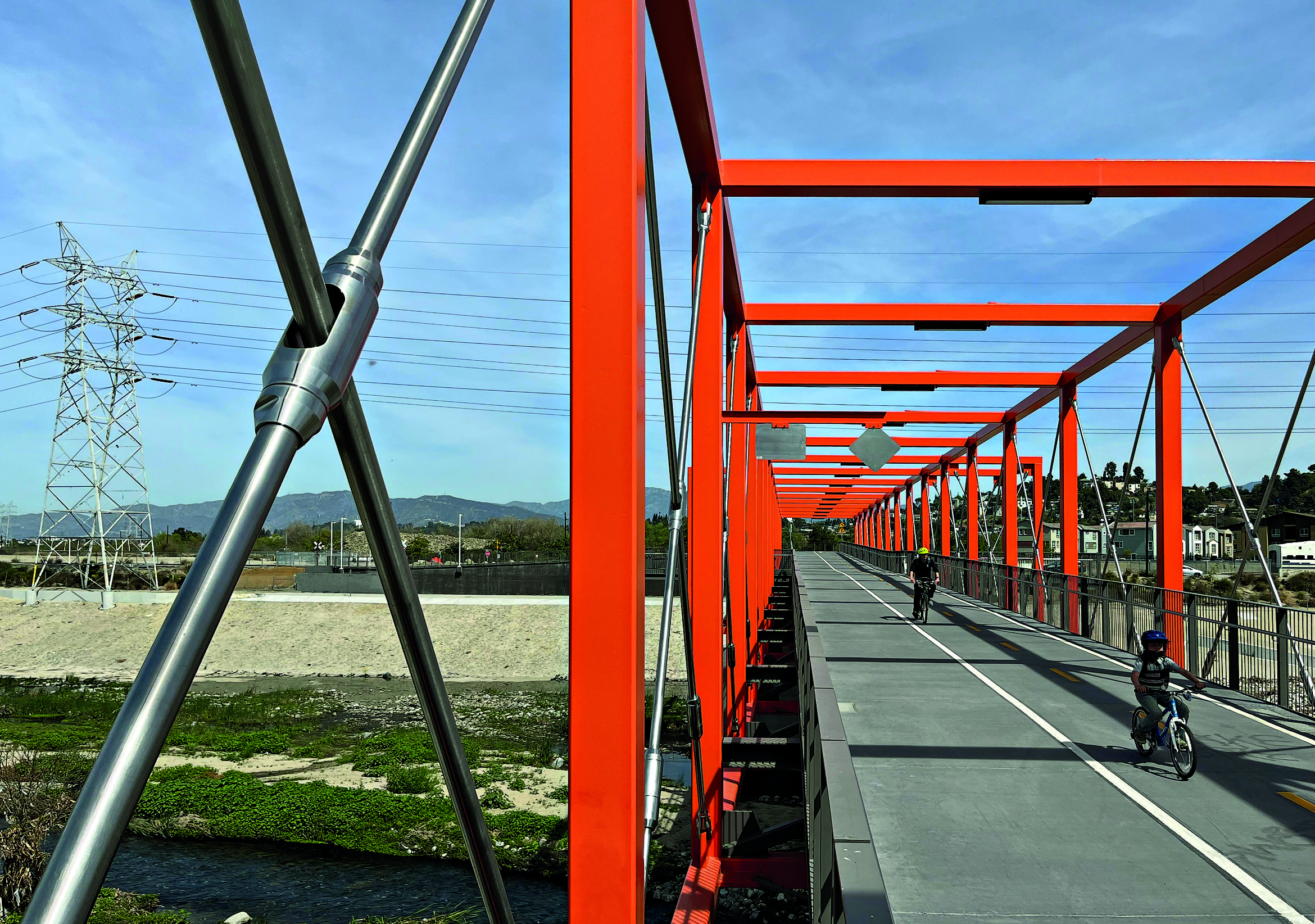

Die Ingenieurinnen und Ingenieure entschieden sich deshalb für einen durchlaufenden Kastenträger mit seitlicher Rahmenkonstruktion. Hohlprofile (HSS) mit quadratischem Querschnitt bilden die vertikalen und horizontalen Elemente. Die Aussteifung erfolgt über Spannstäbe, die in vertikalen Ebenen diagonal angeordnet sind. Die Primärträger spannen quer zwischen den HSS-Rahmen, die längs verlaufenden Träger tragen die Deckenkonstruktion. Die Spannstäbe übernehmen dabei mehrere Aufgaben. Sie steifen die Konstruktion in Längs- und Querrichtung aus, verbessern die laterale Steifigkeit während der Montage und sorgen im Betrieb für ein günstiges Schwingungsverhalten.

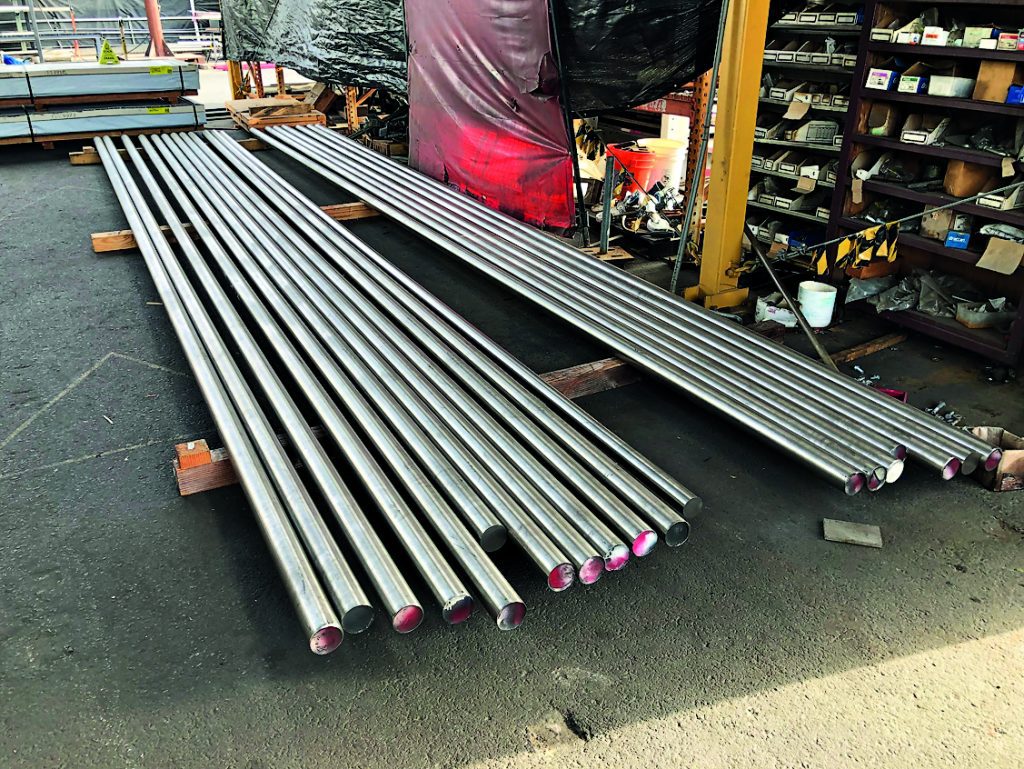

Die Spannstäbe variieren je nach Lage im Durchmesser zwischen rund 2 und 3,5 Zoll. An den Enden kommen speziell entwickelte Verbindungselemente zum Einsatz, um die Kräfte sauber in die Hohlprofile einzuleiten. Die Entscheidung für ein Spannstabsystem statt geschlossener Diagonalbleche reduziert das Eigengewicht, öffnet die Sichtbeziehungen und lässt die Rahmenstruktur klar ablesbar.
Duplex 2205 als Schlüsselmaterial
Für die Spannstäbe war früh klar, dass ein hochfestes und korrosionsbeständiges Material benötigt wird. Gleichzeitig sollte das Tragwerk so schlank bleiben, dass die Spannstäbe die geometrische Figur unterstützen und nicht dominieren. Die Wahl fiel auf 2205 Duplex-Edelstahl mit 3 Prozent Molybdän.
Diese Güte (EN 1.4462, UNS S32205/S31803) kombiniert ferritische und austenitische Gefügebereiche und erreicht dadurch eine deutlich höhere Streckgrenze als klassische austenitische Stähle wie 1.4404 (316L). In der Praxis bedeutet das: Bei gleicher Tragfähigkeit sind geringere Querschnitte möglich, was Gewicht einspart und die gewünschte filigrane Optik unterstützt.
Entscheidend war darüber hinaus die Korrosionsbeständigkeit. 2205 erreicht typische PREN-Werte von etwa 35 und liegt damit spürbar über Standardgüten für korrosionsbelastete Anwendungen. Der erhöhte Chrom-, Molybdän- und Stickstoffgehalt verbessert die Beständigkeit gegen Loch- und Spaltkorrosion ebenso wie die Resistenz gegenüber chloridinduzierter Spannungsrisskorrosion. Gerade im Umfeld eines Flusses in dicht bebauter Umgebung mit Streusalzen und wechselnden Feuchtebedingungen ist dieser Sicherheitsabstand im Materialverhalten relevant.
Alternativ wäre auch ein austenitischer Edelstahl der Güte 316 infrage gekommen. Untersuchungen zeigten jedoch, dass die geringere Festigkeit deutlich größere Querschnitte erfordert hätte. Die Spannstäbe wären optisch wesentlich präsenter und massiver geworden. Mit 2205 blieb die Konstruktion zurückhaltend und fügt sich unaufdringlich in das Gesamtbild ein. Die orange lackierten Hohlprofile bleiben klar lesbare Hauptfigur, die Edelstahlstäbe ergänzen sie, statt mit ihr zu konkurrieren.
Aus Sicht der Dauerhaftigkeit spricht noch ein weiterer Punkt für Duplexstahl in dieser Anwendung. Brückenbauteile in unmittelbarer Nähe zu Spritzwasser- und Sprühzonen sind schwer zugänglich und aufwendig zu inspizieren. Ein Werkstoff, der von vornherein eine hohe Beständigkeit in chloridbelasteten Umgebungen mitbringt, reduziert den Wartungsaufwand über die Lebensdauer. Erfahrungsberichte aus anderen Infrastrukturprojekten mit Duplexbrücken bestätigen diese Vorteile: weniger Instandsetzungseingriffe, längere Intervalle zwischen Kontrollen und insgesamt niedrigere Lebenszykluskosten im Vergleich zu beschichtetem Kohlenstoffstahl.
Baukultur, Nutzung und Resonanz
Die Taylor Yard Bridge ist nicht als solitäres Objekt angelegt, das nur aus der Distanz wirkt. Im Alltag zeigt sich die Qualität der Konstruktion vor allem aus der Perspektive der Nutzenden. Der rund 5,5 Meter breite Weg trennt Fuß- und Radverkehr, ohne starre Barrieren einzubauen. Die leichte Neigung im Inneren wird bewusst so gehalten, dass sie den Komfort nicht einschränkt. Die Spannstäbe aus Duplex-Edelstahl sind schlank genug, um den Blick über den Fluss und in die Landschaft kaum zu stören.
Gleichzeitig funktioniert die Brücke als urbanes Zeichen. Die klare Geometrie, die prägnante Farbe und die Einbindung in das Revitalisierungsprogramm des Los Angeles River haben in der Fachwelt viel Aufmerksamkeit erzeugt. In den USA wurde das Projekt unter anderem im Rahmen von Auszeichnungen für „Landscape and Urban Development“ hervorgehoben.
Für Architekt Zoltan Pali ist der Mehrwert allerdings vor allem im Alltag spürbar. Die Brücke erleichtert den Bewohnerinnen und Bewohnern den Zugang zum Fluss, verkürzt Wege und stärkt die Verbindung zwischen zwei lang getrennten Quartieren. Sie ist damit nicht nur ein Stück Infrastruktur, sondern ein Baustein für einen anderen Blick auf den Los Angeles River – als Raum, der wieder genutzt, erlebt und gemeinsam gestaltet werden kann.
TAYLOR YARD BRIDGE
Projektbeteiligte
Architekten: SPF:architects
Tragwerksplanung: Arup
Spannstabsystem: TriPyramid
Landschaftsarchitektur: Hood Design Studio
Bauingenieur: Tetra Tech
Projektdaten
Standort: Los Angeles, Kalifornien, USA
Nutzungsart: Fuß- und Radwegbrücke über den Los Angeles River
Länge: ca. 123 m (400 ft)
Breite: ca. 8 m (27 ft)
Projektjahr / Eröffnung: Anfang 2020er-Jahre
Kategorie: Fuß- und Radwegbrücken
Tragwerk: Stahlrahmen mit Spannstabsystem
Materialien: lackierter Stahlrahmen, Spannstäbe aus 2205 Duplex-Edelstahl
